一、概述

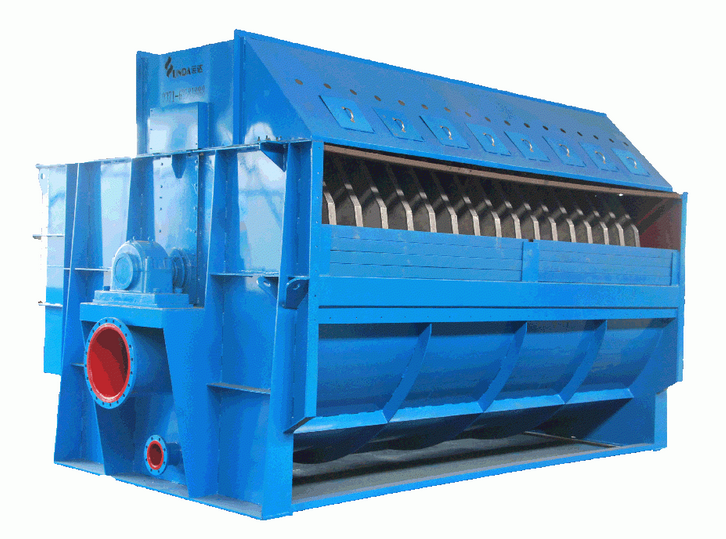

    ZNH2516盤式濃縮機主要用于低濃度的漿料濃縮和白水回收系統。ZNH2516盤式濃縮機區別于傳統真空盤式過濾機，不需裝在較高樓層而裝設水腿管，可替代傳統的重力式圓網濃縮機；本機結構緊湊、篩選面積大、生產能量強；扇形板是由不銹鋼焊接制造，具有耐腐蝕的特性；由于重力盤式濃縮機扇形板的特殊設計，運轉時可過濾大量的白水，是紙廠漿料洗滌、濃縮和白水回收系統的首選設備。
二、工作原理及設備結構
1、工作原理
    重力盤式濃縮機由扇形板與槽體等組合而成，漿料由進漿口流入槽體，經隔板連續向扇形板兩側聚集，重力盤式濃縮機的盤片轉動將漿料帶上網面，經高壓水沖刷剝落盤片漿料，而濾液從重力盤式濃縮機盤片中間的導水溝匯入大軸內，向外排出。隨著盤片的連續運轉，槽體內的漿料濃度由于濾液的不斷排放而提高，當槽體內的液位高于液位調節板時漿料溢流到出料箱，從而使?jié){料得到濃縮。
2、扇形篩板：
    ZNH2516盤式濃縮機的扇形篩板由不銹鋼制作，外覆有40目不銹鋼網，有耐腐蝕的特性，扇形篩板由螺栓固定在主軸上，更換方便
3、洗網裝置：
    噴水管上的噴嘴噴出0.3~0.4MPa的高壓水將盤式濃縮機濾網面上粘附的漿料沖洗掉，并對濾網進行沖洗，使扇形篩板獲得循環連續的過濾能力
4、槽體：
    槽體支承著傳動裝置及所有部件，由鋼板焊接而成。包括進料箱、出料箱、中間槽體三部分。
5、主傳動裝置：
    動力由電機經一級皮帶降速和擺線針輪減速機、聯軸器傳遞給主軸，采用變頻電機，無級調速,設計轉速；對于白水回收來說,為了獲取高質量的超清濾液,一般在低轉速下運行。
